煙囪避雷針安裝原理及安全防護詳解

一、安裝原理：從雷電引導致接地泄流的完整邏輯

（一）避雷針防雷核心原理

1. 接閃原理：主動吸引雷電放電

- 原理：避雷針利用“尖端放電”效應，其尖端電場強度高于煙囪本體，優先引發雷電先導放電，使避雷針成為雷電接閃點，而非煙囪本身。

- 關鍵參數：

- 保護范圍按“滾球法”計算：當煙囪高度h≤30米時，避雷針高度H需滿足H≥h+2√(hr·h)（hr為滾球半徑，一類防雷建筑hr=30米）；

- 當煙囪高度＞30米時，需在頂部設環形避雷帶（φ12mm熱鍍鋅圓鋼），避雷針與避雷帶焊接形成接閃網絡。

2. 引下線傳導與接地泄流

- 引下線設計：

- 采用2條熱鍍鋅扁鋼（40mm×4mm）或圓鋼（φ12mm），沿煙囪外壁對稱敷設，間距≤18米，固定支架間距≤1.5米，防止引下線晃動；

- 引下線與避雷針焊接長度≥100mm（雙面焊），焊縫需做防腐處理（刷防銹漆+銀粉漆各2遍）。

- 接地系統原理：

- 接地體采用環形水平電極（50mm×5mm熱鍍鋅扁鋼）+垂直接地極（2.5米長L50×5角鋼），埋深≥0.8米，接地電阻≤10Ω（用接地電阻測試儀測量）；

- 土壤電阻率ρ＞500Ω·m時，需鋪設降阻劑（厚度≥50mm）或深井接地（深度≥15米），確保雷電流快速泄入大地。

（二）特殊場景的防雷優化設計

1. 高煙囪分區防護

- 當煙囪高度＞60米時，除頂部避雷針外，需在中部（1/2高度處）設均壓環（φ10mm圓鋼），與引下線連接，防止側擊雷擊穿煙囪外壁。

2. 金屬構件等電位連接

- 煙囪平臺、爬梯等金屬部件需用φ8mm圓鋼與引下線焊接（間距≤10米），形成等電位體，避免雷電反擊損壞設備。

二、安全防護：從高空作業到電氣安全的全流程管控

（一）高空安裝作業核心安全措施

1. 防墜落與結構承重控制

- 作業平臺搭建：

- 采用環形吊籃（直徑比煙囪外徑大1米），吊籃承重≥200kg/㎡，懸掛鋼絲繩（φ16mm）安全系數≥10，每個懸掛點設雙重鎖扣；

- 操作人員佩戴雙鉤安全帶，主鉤固定在獨立生命繩（φ18mm錦綸繩，錨固在煙囪頂部預埋件，抗拔力≥50kN），副鉤隨作業移動。

- 結構載荷驗算：

- 避雷針底座（鋼板厚度≥8mm）通過M16膨脹螺栓固定在煙囪混凝土壁（植入深度≥120mm），螺栓間距≤300mm，需驗算混凝土抗壓強度（≥C25），防止底座脫落。

2. 防雷電施工安全

- 雷雨天氣嚴禁作業，安裝前需用臨時接地線（25mm2銅線）將避雷針底座與接地網連接，防止感應雷傷人；

- 焊接作業時，電焊機接地電阻≤4Ω，焊把線絕緣層完好，操作人員戴絕緣手套和護目鏡。

（二）電氣安全與接地系統防護

1. 接地施工防觸電措施

- 開挖接地溝時，先用地下管線探測儀確認無電纜、水管，溝邊設1.2米高防護欄，夜間掛警示燈；

- 垂直接地極打入土壤時，操作人員需站在絕緣墊上，使用液壓打樁機（禁止手工錘擊），防止接地極反彈傷人。

2. 絕緣與防腐處理

- 引下線穿過墻體時需套PVC絕緣管（內徑≥20mm），管兩端用防火泥封堵；

- 所有金屬部件表面熱鍍鋅（鋅層厚度≥85μm），焊接處額外刷3遍防腐漆，避免銹蝕導致接地電阻升高。

（三）特殊場景安全操作

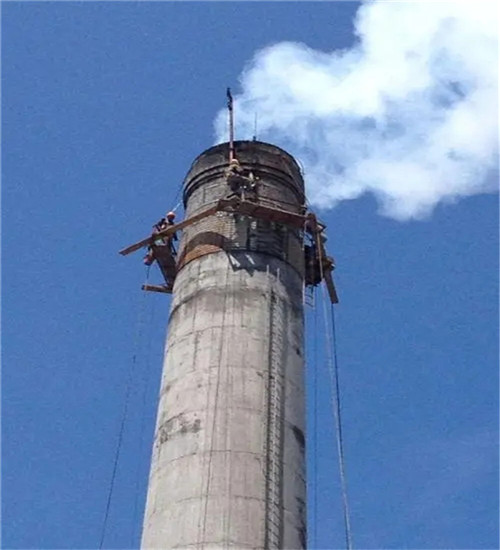

1. 運行中煙囪安裝要點

- 若煙囪正在排煙（溫度＞60℃），需先冷卻外壁（用循環水管噴淋），作業人員佩戴耐高溫手套（耐溫≥200℃），吊籃底部設防火毯，防止火星濺落。

2. 舊避雷系統拆除安全

- 拆除老舊避雷針前，先臨時搭接新引下線（截面積≥原引下線1.5倍），避免拆除過程中煙囪失去防雷保護；

- 廢舊金屬構件用吊裝帶固定下放，嚴禁高空拋擲，下方30米范圍設警戒區。

（四）驗收與應急保障

1. 安裝質量驗收標準

- 避雷針垂直度偏差≤1/1000（60米煙囪頂部偏移≤60mm），用全站儀測量；

- 接地系統驗收需滿足：接地電阻≤10Ω（沖擊接地電阻），引下線導通電阻≤0.2Ω（用接地導通測試儀檢測），焊接點防腐層無破損。

2. 應急處置預案

- 若安裝過程中突發雷擊，作業人員需立即躲入吊籃（金屬結構形成法拉第籠），禁止接觸任何金屬部件，待雷電過后檢測設備絕緣電阻（≥10MΩ）；

- 配備急救箱（含防觸電急救用品），作業現場50米內設置應急疏散通道，通道寬度≥2米。

總結：煙囪避雷針安裝需以“接閃-傳導-泄流”為核心邏輯，通過滾球法精準設計保護范圍，結合等電位連接和多級接地系統增強防護，同時在高空作業中嚴格控制墜落風險、電氣安全，確保防雷系統長期可靠運行。
