中和池防腐與氧化池玻璃防腐的原理解析

一、中和池防腐原理

中和池功能：用于調(diào)節(jié)廢水pH值（酸堿中和），介質(zhì)多為稀酸、稀堿或鹽溶液（如硫酸、氫氧化鈉、氯化鈉），腐蝕特性以化學(xué)腐蝕為主，可能伴隨電化學(xué)腐蝕（介質(zhì)導(dǎo)電性較強(qiáng)時(shí)）。

1. 防腐核心邏輯

- 阻隔腐蝕介質(zhì)：通過(guò)涂層或襯里將金屬/混凝土基體與酸堿溶液隔離，阻斷離子（H?、OH?、Cl?等）滲透至基體表面。

- 抵抗化學(xué)侵蝕：材料需耐稀酸、稀堿的水解或皂化反應(yīng)（如樹(shù)脂類(lèi)材料避免被堿液“皂化”分解）。

- 兼顧電化學(xué)防護(hù)：若介質(zhì)導(dǎo)電性強(qiáng)（如含鹽廢水），可輔助陰極保護(hù)（如犧牲陽(yáng)極），降低電化學(xué)腐蝕風(fēng)險(xiǎn)。

2. 常用防腐材料與原理

- 環(huán)氧樹(shù)脂涂層：

- 原理：環(huán)氧樹(shù)脂固化后形成三維網(wǎng)狀結(jié)構(gòu)，分子鏈中羥基、醚鍵等極性基團(tuán)與基體形成氫鍵，附著力強(qiáng)；交聯(lián)密度高，可阻擋H?、OH?滲透。

- 適用場(chǎng)景：pH 4~12的中和池，耐稀酸稀堿，但不耐氫氟酸（HF）和強(qiáng)氧化劑。

- 乙烯基酯樹(shù)脂+玻璃纖維布：

- 原理：乙烯基酯樹(shù)脂兼具環(huán)氧樹(shù)脂的附著力和不飽和聚酯的耐化學(xué)性，加入玻璃纖維布后形成“鱗片層狀結(jié)構(gòu)”，延長(zhǎng)腐蝕介質(zhì)擴(kuò)散路徑（類(lèi)似魚(yú)鱗疊加，阻礙滲透）。

- 優(yōu)勢(shì)：耐中等濃度酸堿（如20%硫酸、10%氫氧化鈉），抗?jié)B性?xún)?yōu)于純樹(shù)脂涂層。

- 橡膠襯里（如丁基橡膠）：

- 原理：橡膠分子鏈柔性高，可緩沖介質(zhì)流動(dòng)沖擊；化學(xué)惰性強(qiáng)，耐稀酸稀堿溶脹（如丁基橡膠耐酸堿性?xún)?yōu)于天然橡膠）。

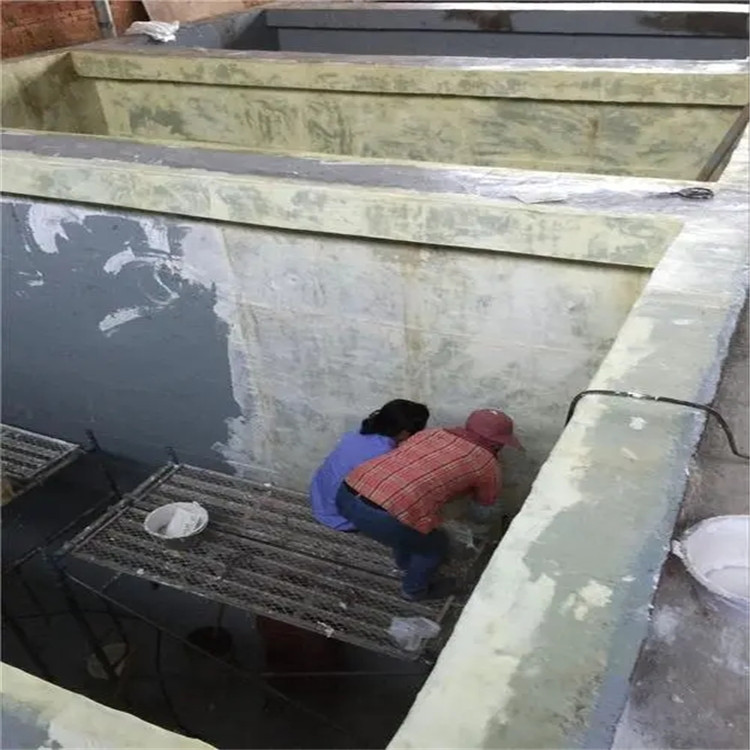

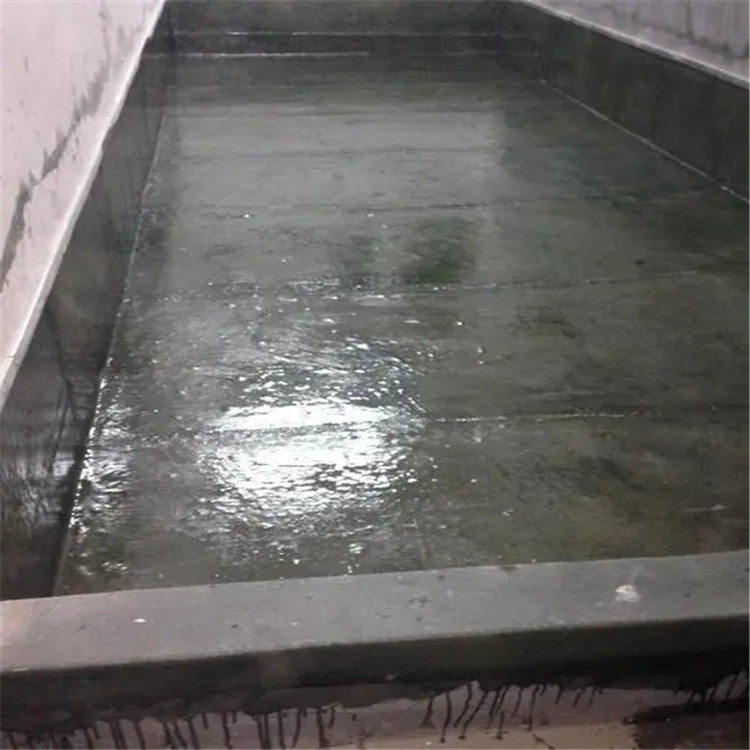

3. 施工關(guān)鍵原理

- 表面處理：金屬基體需噴砂至Sa2.5級(jí)（露出金屬光澤），混凝土基體需清除水泥浮漿，通過(guò)底涂（如環(huán)氧底漆）填補(bǔ)孔隙，增強(qiáng)界面結(jié)合力。

- 厚度設(shè)計(jì)：總涂層厚度1.5~3mm，重點(diǎn)區(qū)域（如攪拌槳附近）加厚，利用“厚度屏障”延緩介質(zhì)滲透速度。

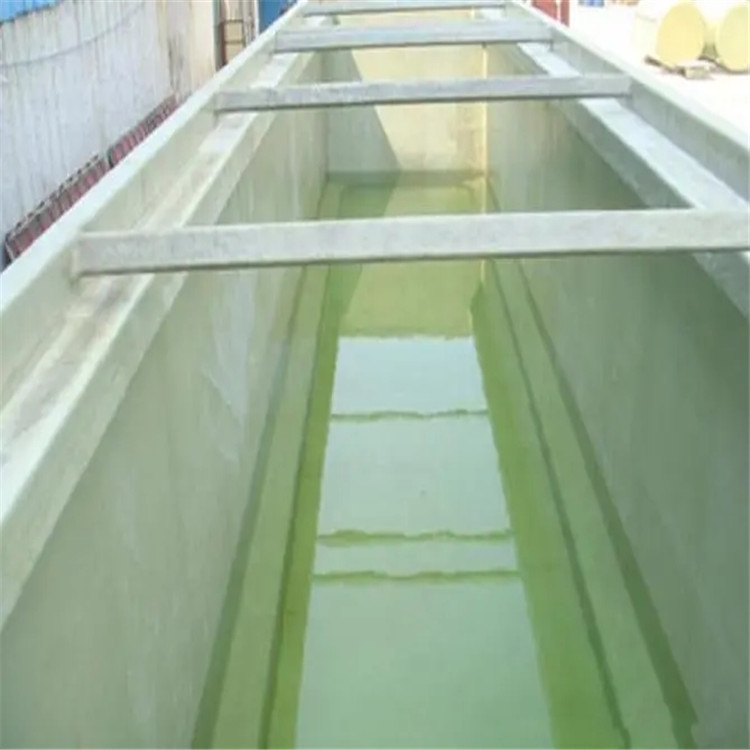

二、氧化池玻璃防腐原理（以玻璃鱗片防腐為例）

氧化池功能：用于廢水氧化處理（如投加臭氧、雙氧水等氧化劑），介質(zhì)含強(qiáng)氧化劑、高濃度酸堿（如pH≤2或≥12），溫度可能達(dá)60~120℃，腐蝕特性為強(qiáng)化學(xué)腐蝕+氧化腐蝕。

1. 玻璃鱗片防腐核心原理

- 物理屏蔽效應(yīng)：

- 玻璃鱗片（成分以SiO?為主，含少量B?O?、Al?O?）呈薄片狀（厚度5~10μm，直徑0.2~5mm），在樹(shù)脂中平行堆疊排列，形成“迷宮式結(jié)構(gòu)”（如圖）。

- 腐蝕介質(zhì)需沿鱗片間隙迂回?cái)U(kuò)散，滲透路徑延長(zhǎng)10~100倍，顯著降低滲透速度（如1mm厚玻璃鱗片層的抗?jié)B性相當(dāng)于10mm厚純樹(shù)脂層）。

- 化學(xué)惰性與耐氧化性：

- 玻璃鱗片本身耐強(qiáng)酸（氫氟酸除外）、強(qiáng)堿和氧化劑（如濃硫酸、硝酸、雙氧水），樹(shù)脂基體多選用乙烯基酯樹(shù)脂（含耐氧化的苯乙烯結(jié)構(gòu)）或酚醛環(huán)氧乙烯基酯樹(shù)脂（耐更高溫度和強(qiáng)氧化劑）。

- 耐溫與抗熱沖擊：

- 玻璃鱗片與樹(shù)脂熱膨脹系數(shù)接近，可減少溫度變化時(shí)的內(nèi)應(yīng)力，避免涂層開(kāi)裂（如150℃以下長(zhǎng)期使用時(shí)，鱗片結(jié)構(gòu)穩(wěn)定）。

2. 搪玻璃（玻璃襯里）防腐原理（特殊場(chǎng)景）

- 高溫?zé)Y(jié)成膜：將硅酸鹽玻璃粉（含SiO?、Na?O、B?O?等）噴涂于金屬基體，經(jīng)900~1200℃燒結(jié)，玻璃熔融后與金屬形成化學(xué)鍵（如Fe-O-Si鍵），附著力極強(qiáng)。

- 玻璃層特性：

- 致密無(wú)孔隙（孔隙率＜0.01%），耐強(qiáng)酸強(qiáng)堿（如98%硫酸、40%氫氧化鈉），但不耐氫氟酸（HF會(huì)腐蝕SiO?）和溫度驟變（溫差＞120℃易開(kāi)裂）。

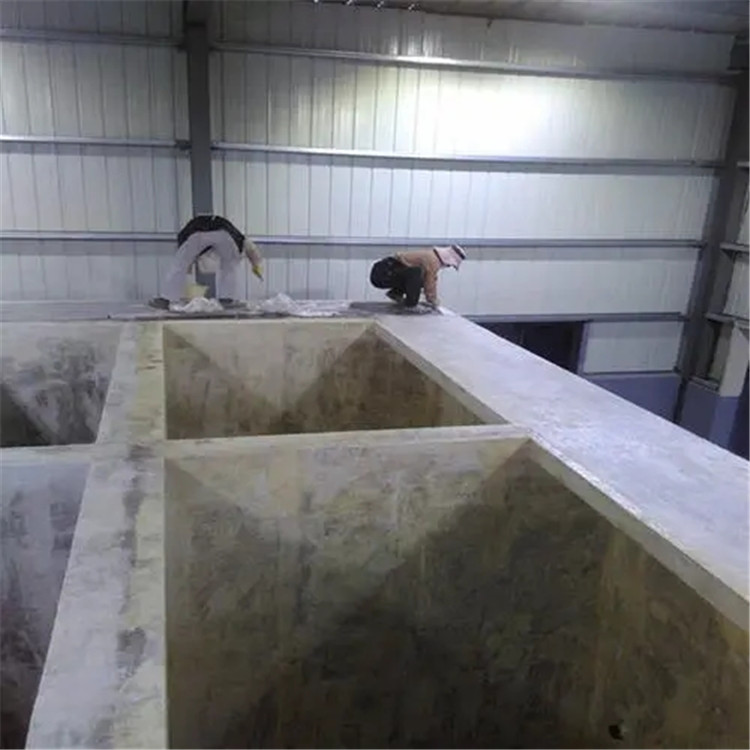

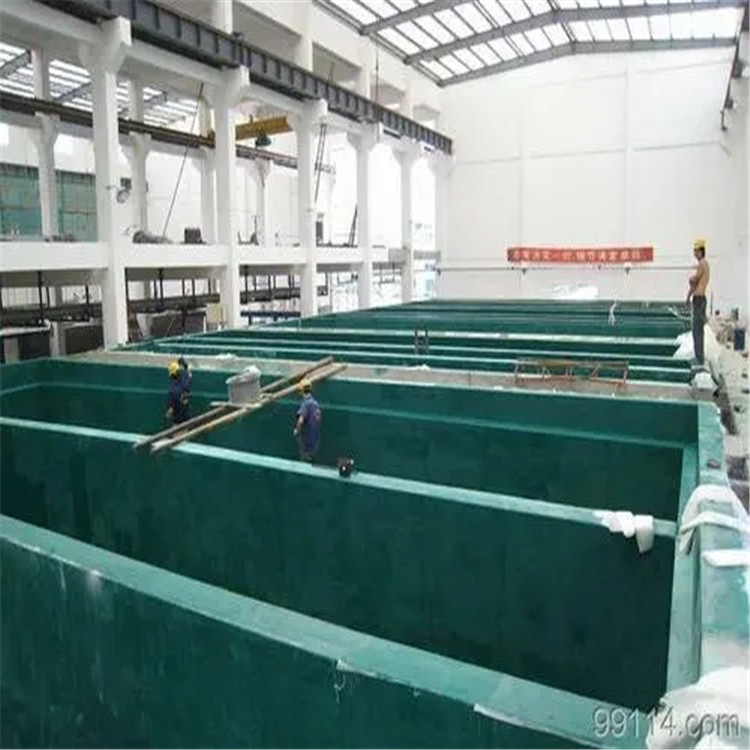

3. 施工關(guān)鍵原理

- 玻璃鱗片膠泥施工：

- 多層涂抹（每層0.5~1mm），通過(guò)壓輥定向碾壓鱗片，使其平行于基體表面排列，形成連續(xù)屏蔽層；固化后需電火花檢測(cè)（3000~5000V），確保無(wú)針孔。

- 搪玻璃施工：

- 金屬基體需嚴(yán)格除銹（Sa3級(jí)），燒結(jié)過(guò)程中玻璃層與金屬發(fā)生冶金結(jié)合，形成0.8~2mm厚的玻璃襯里，表面光滑（粗糙度Ra≤0.5μm），減少介質(zhì)附著與腐蝕。

三、兩者原理對(duì)比與核心差異

對(duì)比項(xiàng) 中和池防腐（以環(huán)氧樹(shù)脂為例） 氧化池玻璃防腐（以玻璃鱗片為例）

防腐核心 依靠樹(shù)脂交聯(lián)結(jié)構(gòu)阻隔稀酸稀堿，側(cè)重附著力與抗?jié)B性 依靠玻璃鱗片“迷宮結(jié)構(gòu)”+耐氧化樹(shù)脂，抵抗強(qiáng)腐蝕介質(zhì)

耐介質(zhì)能力 耐稀酸（pH≥4）、稀堿（pH≤12），不耐強(qiáng)氧化劑 耐高濃度酸堿（如98%硫酸）、強(qiáng)氧化劑（如重鉻酸鉀）

耐溫性能 常溫~80℃（特殊樹(shù)脂可耐120℃） 玻璃鱗片：-40~150℃；搪玻璃：-30~200℃

抗?jié)B機(jī)制 樹(shù)脂本身致密性+涂層厚度 鱗片層狀結(jié)構(gòu)延長(zhǎng)滲透路徑，抗?jié)B性指數(shù)級(jí)提升

典型場(chǎng)景 市政廢水pH調(diào)節(jié)池、化工低濃度酸堿中和槽 化工氧化反應(yīng)釜、電鍍廢水氧化池、高濃度酸堿儲(chǔ)罐

簡(jiǎn)而言之，中和池防腐是“基礎(chǔ)阻隔+抗稀溶液腐蝕”，而氧化池玻璃防腐是“物理屏蔽+耐強(qiáng)腐蝕介質(zhì)”，后者在材料耐蝕性和結(jié)構(gòu)設(shè)計(jì)上更強(qiáng)調(diào)“抗?jié)B透”與“耐氧化”，適用于更嚴(yán)苛的腐蝕環(huán)境。
