垃圾池防腐與酸堿池玻璃防腐的區(qū)別

一、腐蝕環(huán)境與介質(zhì)差異

1. 垃圾池腐蝕特性

- 介質(zhì)復(fù)雜性：接觸生活垃圾滲濾液（含有機(jī)酸、氨氮、微生物代謝物）、腐爛有機(jī)物釋放的硫化氫（H?S）、二氧化碳（CO?）等，兼具化學(xué)腐蝕與生物腐蝕（微生物分解產(chǎn)生酸性物質(zhì)）。

- 環(huán)境特點(diǎn)：高濕度、易滋生細(xì)菌，可能存在固體垃圾摩擦磨損（如垃圾傾倒時的機(jī)械沖擊）。

2. 酸堿池（玻璃防腐）腐蝕特性

- 介質(zhì)單一性：主要接觸強(qiáng)酸（如硫酸、鹽酸）、強(qiáng)堿（如氫氧化鈉）或酸堿交替溶液，濃度通常較高（如30%以上硫酸），化學(xué)腐蝕性強(qiáng)。

- 環(huán)境特點(diǎn)：溫度可能較高（如工業(yè)生產(chǎn)中加熱工況），介質(zhì)滲透性強(qiáng)，對材料耐化學(xué)性要求更苛刻。

 二、防腐材料選擇差異

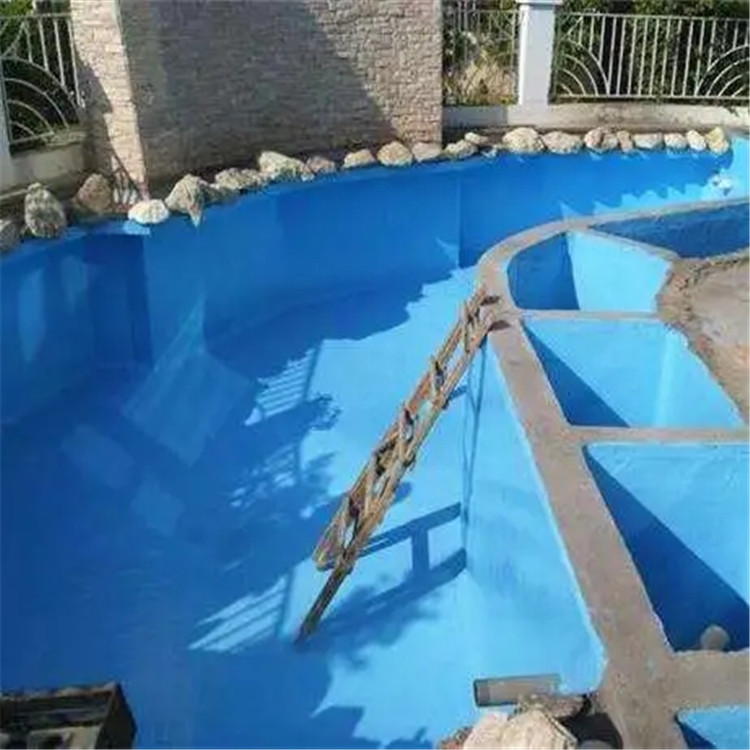

 1. 垃圾池常用防腐材料

- 涂層體系：

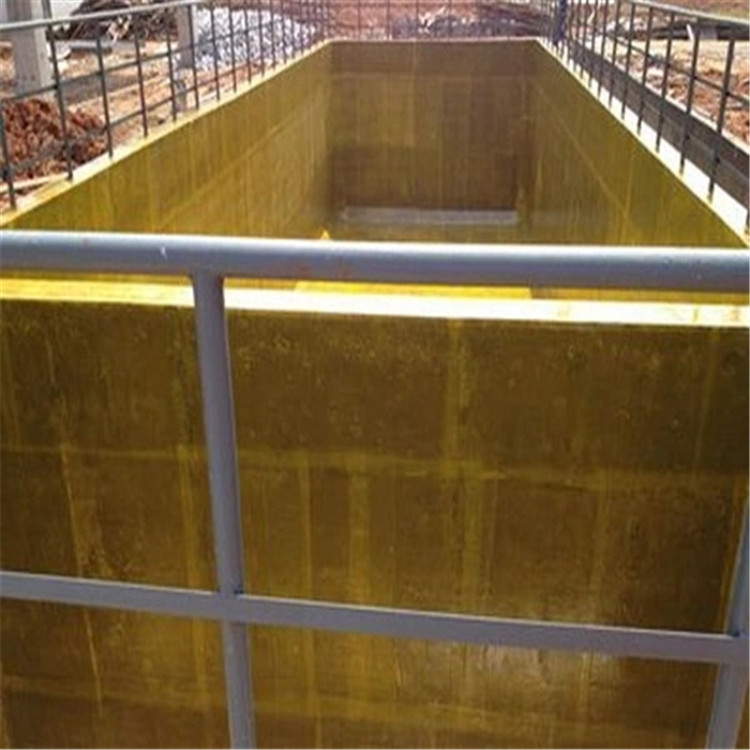

- 環(huán)氧樹脂+玻璃纖維布（增強(qiáng)抗?jié)B性），適用于中等腐蝕；

- 乙烯基酯樹脂（耐有機(jī)酸和微生物）+ 聚脲面漆（抗磨損、耐候）；

- 橡膠襯里（如丁基橡膠），抵御滲濾液中的固體顆粒摩擦。

- 核心需求：兼顧耐化學(xué)性、抗微生物侵蝕、耐磨耗。

2. 酸堿池（玻璃防腐）常用材料

- 玻璃防腐特指：

- 玻璃鱗片膠泥：以玻璃鱗片（直徑0.2~5mm）為骨料，與樹脂（如環(huán)氧、乙烯基酯）混合，形成層狀屏蔽結(jié)構(gòu)，阻斷酸堿滲透（鱗片片徑越大，抗?jié)B性越強(qiáng)）；

- 搪玻璃（玻璃襯里）：高溫?zé)Y(jié)玻璃層附著于金屬基體，耐強(qiáng)酸強(qiáng)堿（如氫氟酸除外），但耐溫差驟變能力差。

- 核心需求：高耐酸/堿濃度、強(qiáng)抗?jié)B透性、耐高溫（如玻璃鱗片可耐150℃，搪玻璃耐200℃）。

三、防腐結(jié)構(gòu)與工藝差異

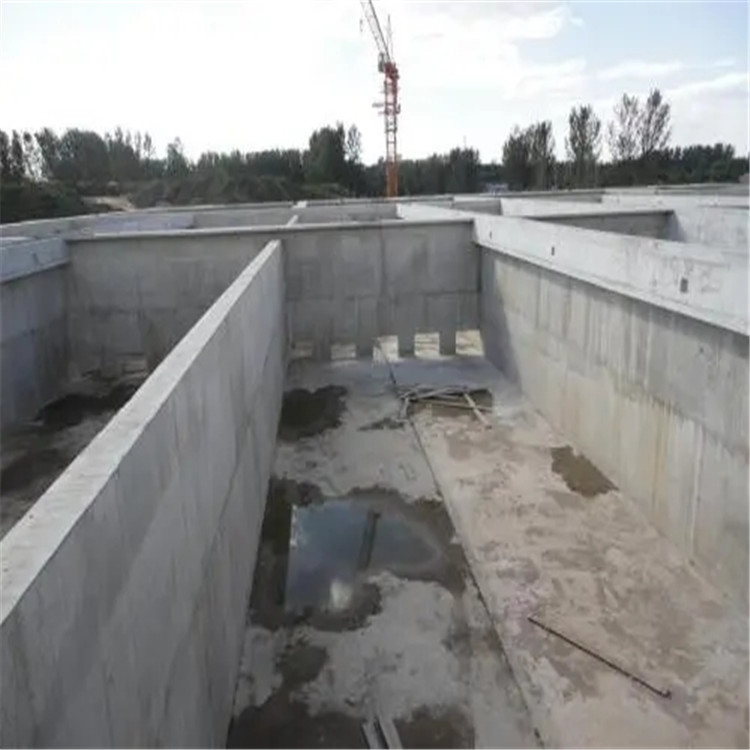

1. 垃圾池防腐工藝

- 施工重點(diǎn)：

- 表面處理：混凝土基體需噴砂或打磨至粗糙面，清除油污和疏松層，涂刷底涂增強(qiáng)附著力；

- 增強(qiáng)層設(shè)計(jì)：在陰陽角、管道接口等易開裂部位鋪設(shè)玻纖網(wǎng)格布，防止應(yīng)力開裂；

- 涂層厚度：總厚度通常1.5~3mm，重點(diǎn)區(qū)域（如垃圾傾倒口）加厚至5mm以上。

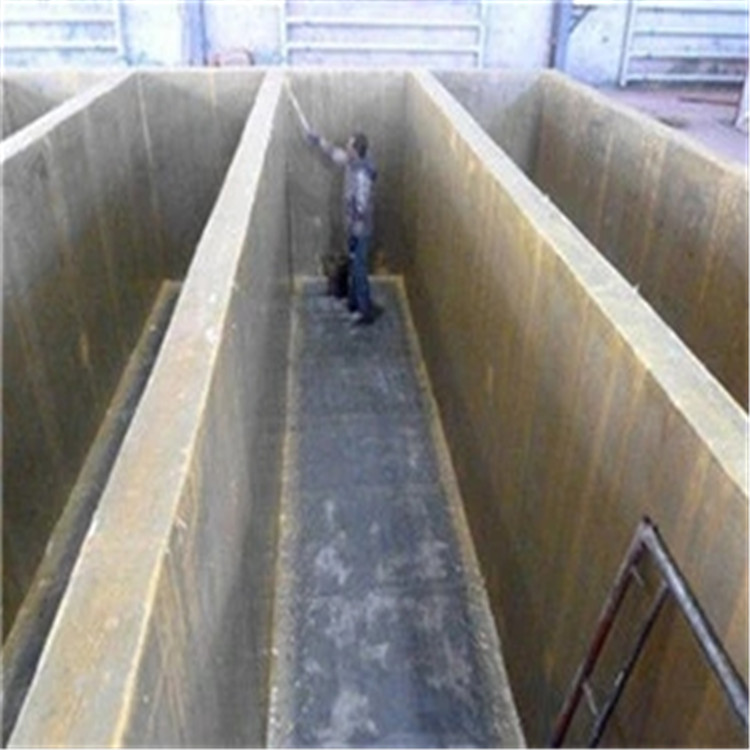

2. 酸堿池（玻璃防腐）工藝

- 施工重點(diǎn)：

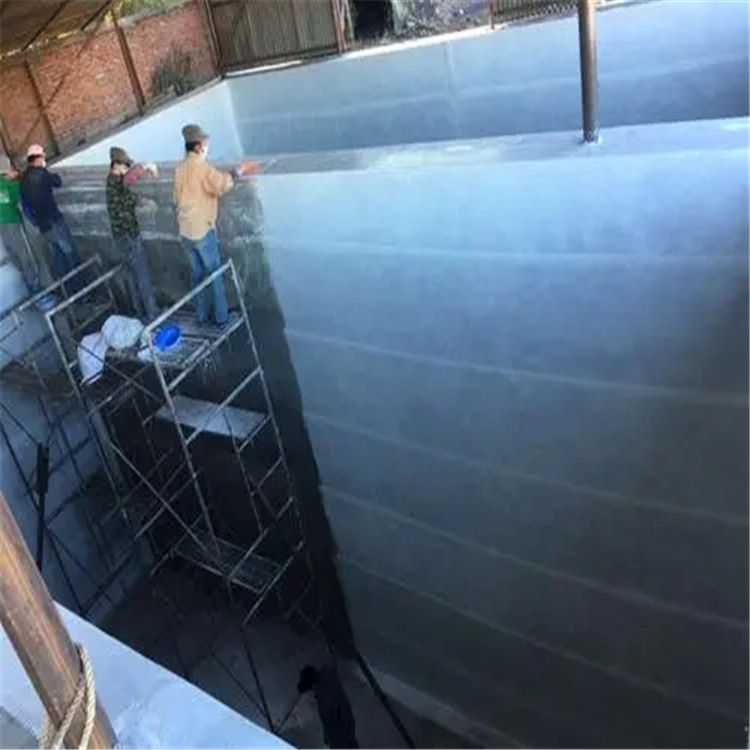

- 玻璃鱗片膠泥施工：采用抹涂或噴涂，每層厚度0.5~1mm，需多層交叉施工（鱗片方向交錯），固化后需電火花檢測（3000~5000V無擊穿）；

- 搪玻璃工藝：金屬基體需先噴砂除銹，再經(jīng)900~1200℃高溫?zé)Y(jié)玻璃層，形成0.8~2mm厚的玻璃襯里，表面光滑無孔隙；

- 溫度控制：玻璃鱗片膠泥固化需常溫或中溫（60~80℃），搪玻璃需高溫?zé)Y(jié)，對基體尺寸穩(wěn)定性要求高。

四、耐蝕性能與應(yīng)用場景差異

對比項(xiàng) 垃圾池防腐 酸堿池玻璃防腐

耐酸能力 耐低濃度有機(jī)酸（pH 4~9），不耐強(qiáng)酸 耐高濃度強(qiáng)酸（如98%硫酸）、強(qiáng)堿（pH≤1或≥13）

耐溫范圍 常溫~80℃（聚脲可耐120℃） 玻璃鱗片：-40~150℃；搪玻璃：-30~200℃

抗?jié)B性 重點(diǎn)防液體滲漏，對氣體滲透要求較低 嚴(yán)格防酸堿溶液滲透，需無孔隙結(jié)構(gòu)

典型應(yīng)用場景 生活垃圾填埋場調(diào)節(jié)池、餐廚垃圾處理池 化工車間酸堿儲罐、電鍍槽、廢水中和池

五、維護(hù)重點(diǎn)差異

- 垃圾池：需定期檢查涂層磨損（如垃圾摩擦區(qū)）和微生物滋生導(dǎo)致的涂層鼓泡，重點(diǎn)維護(hù)接縫處（如伸縮縫）的密封性能。

- 酸堿池（玻璃防腐）：關(guān)注玻璃鱗片層的固化完整性（避免局部脫層），搪玻璃設(shè)備需防止硬物撞擊導(dǎo)致玻璃層開裂（一旦破損需整體更換）。

簡而言之，垃圾池防腐更注重“抗復(fù)合腐蝕+耐磨耗”，而酸堿池玻璃防腐側(cè)重“高濃度化學(xué)介質(zhì)耐受+極致抗?jié)B性”，兩者在材料選擇、工藝難度和應(yīng)用場景上有顯著區(qū)別。
