風(fēng)機(jī)塔筒作為風(fēng)電設(shè)備的關(guān)鍵支撐結(jié)構(gòu)，長(zhǎng)期暴露在戶外（高空、強(qiáng)風(fēng)、紫外線、雨雪等復(fù)雜環(huán)境中），涂層易出現(xiàn)老化、開裂、剝落等問題，補(bǔ)漆是維持其防腐性能、延長(zhǎng)使用壽命的核心手段。以下從補(bǔ)漆必要性、關(guān)鍵流程、材料選擇及質(zhì)量控制進(jìn)行解析：

一、補(bǔ)漆的必要性

1. 防腐需求

塔筒基材為鋼材，涂層破損后會(huì)直接暴露于水汽、氧氣中，引發(fā)電化學(xué)腐蝕，若不及時(shí)補(bǔ)漆，銹蝕會(huì)從局部蔓延至整體，導(dǎo)致結(jié)構(gòu)強(qiáng)度下降，嚴(yán)重時(shí)可能影響風(fēng)機(jī)安全運(yùn)行。

2. 外觀與功能維護(hù)

補(bǔ)漆可修復(fù)涂層粉化、失光等問題，保持塔筒外觀完整，同時(shí)避免因涂層破損導(dǎo)致的雨水滲入、微生物附著（如藻類），減少后期維護(hù)成本。

二、補(bǔ)漆關(guān)鍵流程

1. 前期檢查與評(píng)估

- 全面巡檢：通過(guò)目視、測(cè)厚儀等工具，確定涂層破損區(qū)域（如銹蝕點(diǎn)、開裂處、剝落范圍），記錄破損程度（輕度：局部粉化；重度：露底銹蝕）。

- 環(huán)境確認(rèn)：補(bǔ)漆施工需滿足溫度5-35℃、相對(duì)濕度≤85%，避開雨天、大風(fēng)（風(fēng)速＞8m/s）及沙塵天氣，確保涂料正常固化。

2. 表面預(yù)處理（核心環(huán)節(jié)）

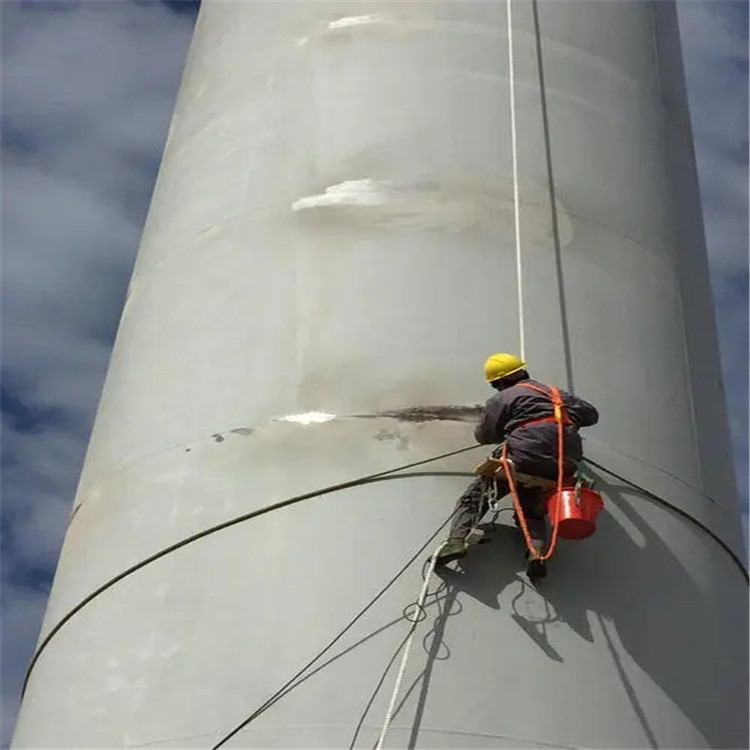

- 除銹處理：對(duì)破損區(qū)域進(jìn)行針對(duì)性除銹，輕度銹蝕用角磨機(jī)配鋼絲輪打磨至St3級(jí)（表面無(wú)松動(dòng)銹層，露出金屬光澤）；重度銹蝕需局部噴砂至Sa2.5級(jí)，去除氧化皮和舊涂層殘留物。

- 清潔處理：用壓縮空氣吹凈除銹后的粉塵，再用溶劑（如酒精、專用清洗劑）擦拭表面，去除油污、雜質(zhì)，確?；鶎訚崈?。

3. 補(bǔ)漆施工

- 涂層匹配：按“原涂層體系”選擇補(bǔ)漆材料（如原涂層為“環(huán)氧底漆+聚氨酯面漆”，補(bǔ)漆需對(duì)應(yīng)同類型涂料，避免因兼容性差導(dǎo)致分層）。

- 分層涂刷：先涂底漆（干膜厚度30-50μm），待實(shí)干后（通常4-6小時(shí)）涂面漆，總補(bǔ)漆厚度需與周邊原涂層一致（誤差≤10μm），避免出現(xiàn)局部凸起或凹陷。

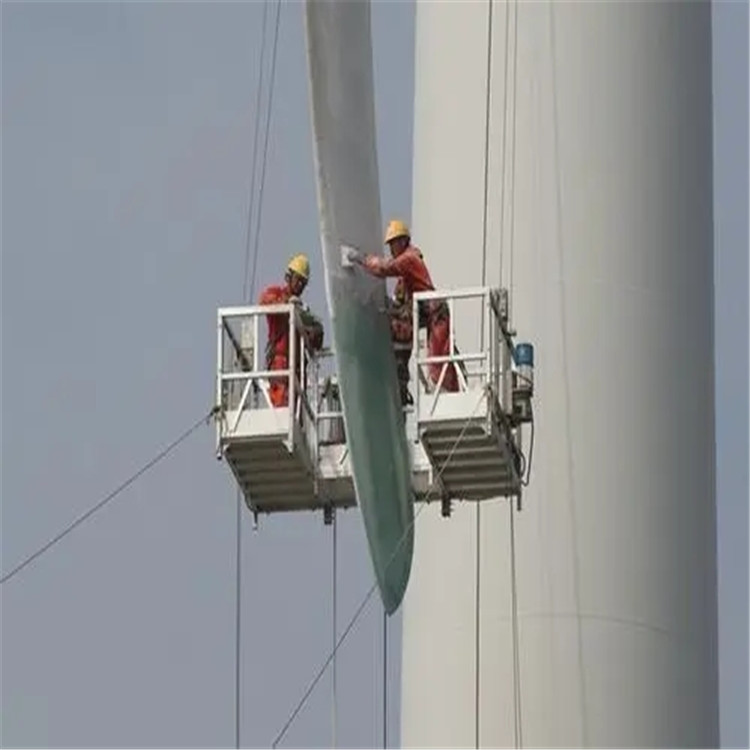

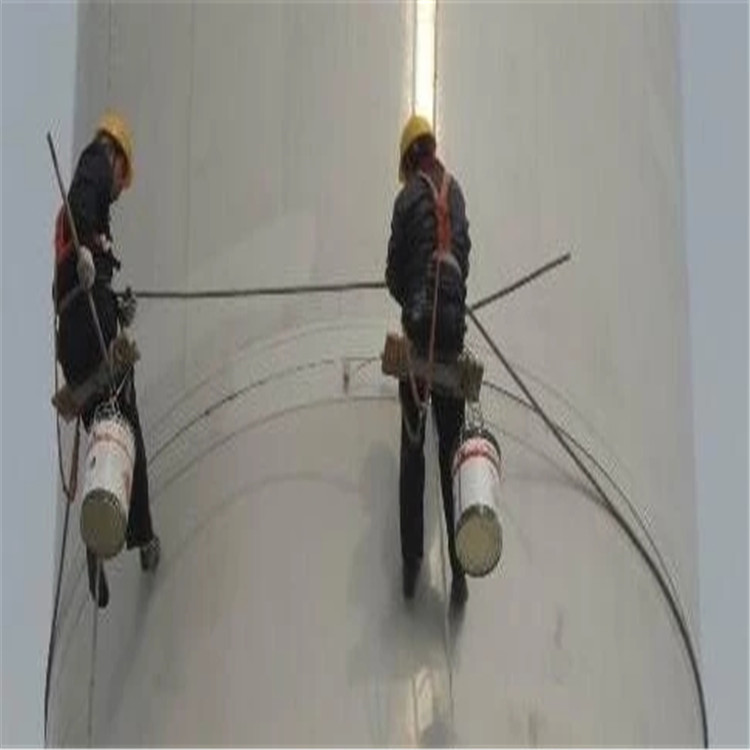

- 施工方式：高空小面積補(bǔ)漆用手工刷涂（便于控制精度），大面積修補(bǔ)可采用高壓無(wú)氣噴涂，確保涂層均勻、無(wú)流掛。

4. 質(zhì)量驗(yàn)收

- 外觀檢查：補(bǔ)漆區(qū)域表面平整、無(wú)氣泡、無(wú)針孔，與原涂層過(guò)渡自然，色澤一致。

- 性能檢測(cè)：用劃格法測(cè)試附著力（≥4MPa），確保涂層與基材結(jié)合牢固；24小時(shí)后檢查是否有返銹或涂層脫落，確認(rèn)補(bǔ)漆效果。

三、材料選擇要點(diǎn)

補(bǔ)漆材料需滿足“高耐候、強(qiáng)附著、抗老化”特性，具體如下：

- 底漆：優(yōu)先選環(huán)氧富鋅底漆（鋅含量≥70%），增強(qiáng)對(duì)鋼材的陰極保護(hù)，適合戶外潮濕環(huán)境。

- 面漆：選用脂肪族聚氨酯面漆（耐紫外線、抗粉化，使用壽命8-10年）或氟碳面漆（耐候性更優(yōu)，適合高海拔、強(qiáng)日照地區(qū)），確保與原涂層顏色、光澤匹配。

四、安全與注意事項(xiàng)

1. 高空作業(yè)安全

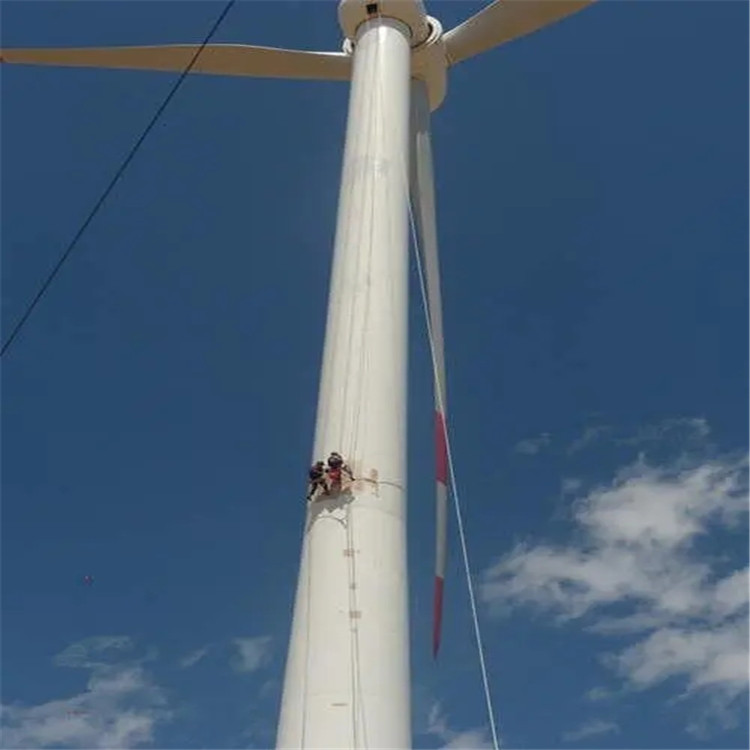

- 作業(yè)人員需持高空作業(yè)證，佩戴雙鉤安全帶（高掛低用），借助塔筒專用爬梯或吊籃作業(yè)，下方設(shè)置警戒區(qū)，避免墜物風(fēng)險(xiǎn)。

2. 涂料安全

- 施工時(shí)佩戴防毒面具、護(hù)目鏡，避免涂料接觸皮膚；溶劑需密封存放，遠(yuǎn)離火源，防止火災(zāi)或中毒。

3. 后期跟蹤

- 補(bǔ)漆后1個(gè)月、3個(gè)月各復(fù)查一次，確認(rèn)無(wú)二次破損，確保補(bǔ)漆區(qū)域長(zhǎng)期穩(wěn)定。

通過(guò)規(guī)范的補(bǔ)漆流程，可有效修復(fù)風(fēng)機(jī)塔筒涂層缺陷，維持其防腐性能，保障風(fēng)機(jī)在戶外復(fù)雜環(huán)境中安全運(yùn)行，延長(zhǎng)設(shè)備使用壽命（通常可使塔筒防腐周期延長(zhǎng)5-8年）。
