儲油罐刷油漆的原理及優(yōu)勢

一、技術原理：多層防護體系與界面科學的結(jié)合

1. 防腐機理：阻斷腐蝕鏈的三重屏障

- 物理隔絕層：面漆（如氯化橡膠漆）形成致密膜層（孔隙率＜0.1%），阻隔氧氣、水分及鹽霧（Cl?滲透速率≤0.01mg/(cm2·d)）與罐體金屬（Q235B鋼）接觸，切斷電化學腐蝕回路。

- 化學緩蝕層：底漆含鋅粉（純度≥99.9%），通過犧牲陽極保護（電位差≥0.27V）使鋅優(yōu)先氧化，釋放鋅離子在金屬表面形成羥基氧化鋅保護膜，延緩基體腐蝕。

- 界面結(jié)合層：中間漆（如環(huán)氧云鐵中間漆）含鱗片狀云母氧化鐵，與底漆、面漆形成“疊瓦狀”結(jié)構(gòu)（片徑比＞80:1），延長腐蝕介質(zhì)擴散路徑（路徑延長率達300%），增強層間附著力（拉開法測試≥5MPa）。

2. 涂層設計原理：工況適配的精準匹配

- 內(nèi)防腐體系：儲存汽油、柴油的罐內(nèi)采用導靜電涂料（表面電阻10?-1011Ω），防止油品流動產(chǎn)生的靜電積聚（靜電電壓≤100V）；含硫原油罐內(nèi)壁用酚醛環(huán)氧漆（耐H?S濃度≥1000ppm），抵抗酸性介質(zhì)腐蝕。

- 外防腐體系：溫帶地區(qū)用“環(huán)氧底漆+聚氨酯面漆”（耐候年限8-10年），沿海地區(qū)加氟碳面漆（耐鹽霧≥5000h），寒帶地區(qū)選用低溫固化涂料（固化溫度-10℃），確保涂層在-40℃~60℃環(huán)境下不開裂。

二、核心優(yōu)勢：從安全防護到經(jīng)濟價值的多維提升

（一）延長設備壽命，降低運維成本

1. 防腐時效對比：未涂裝罐體在海洋性氣候中平均腐蝕速率0.2mm/年，涂裝后降至0.02mm/年以下（壽命延長10倍以上）。以10萬立方米油罐為例，全周期防腐可節(jié)省更換成本超500萬元。

2. 免維護周期延長：采用聚脲涂層（固化時間＜10秒）的油罐，可實現(xiàn)15年免維護，較傳統(tǒng)油漆（每5年重涂）減少60%運維工時，尤其適用于儲罐群集中管理場景。

（二）安全與環(huán)保雙重保障

1. 防爆燃設計：外涂層添加阻燃劑（氧指數(shù)≥30%），遇明火時碳化形成隔熱層（熱導率≤0.1W/(m·K)），延緩罐體升溫；內(nèi)涂層導靜電性能避免靜電火花引燃油氣混合物（點火能量＜0.25mJ時不發(fā)火）。

2. 環(huán)保合規(guī)性：水性防腐涂料（VOC含量＜80g/L）符合《低揮發(fā)性有機物含量涂料產(chǎn)品技術要求》，替代溶劑型油漆后，施工階段VOC排放減少90%，滿足石化園區(qū)環(huán)保驗收標準。

（三）功能拓展與管理優(yōu)化

1. 可視化監(jiān)測輔助：智能涂料嵌入石墨烯傳感器，通過涂層電阻變化（精度0.1Ω）實時監(jiān)測腐蝕程度，數(shù)據(jù)接入DCS系統(tǒng)后實現(xiàn)預測性維護（故障預警準確率≥95%）。

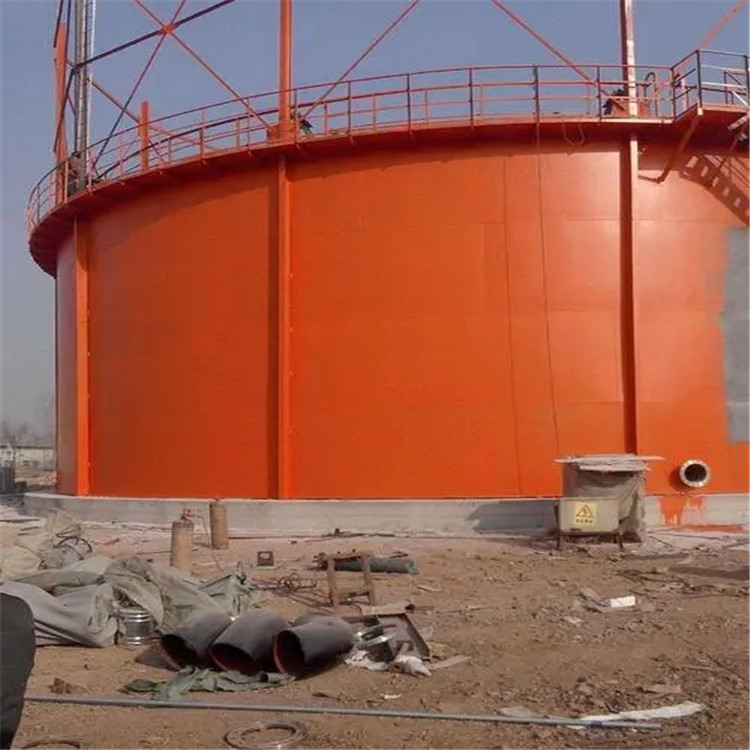

2. 標識與管理效率提升：不同儲油品類的罐體用色標區(qū)分（如汽油罐刷銀灰色、柴油罐刷深藍色），配合反光漆（夜間可視距離≥500米），便于庫區(qū)巡檢快速識別；罐頂警示環(huán)（黃黑間隔）與雷達掃描系統(tǒng)聯(lián)動，防止無人機誤撞。

（四）景觀與資產(chǎn)增值

1. 工業(yè)美學升級：園區(qū)將油罐涂裝為藝術彩繪（如沙漠油田油罐繪制成駱駝剪影、沿海油罐繪海浪圖案），結(jié)合光伏板頂蓋設計，轉(zhuǎn)型為工業(yè)旅游景點（如上海油罐藝術中心改造案例）。

2. 資產(chǎn)價值維護：合規(guī)涂裝的油罐在資產(chǎn)評估中，設備成新率可提升20%-30%，尤其在?；穫}儲租賃市場，具備防腐認證（如NACE SP0108標準）的罐體租金溢價達15%-20%。

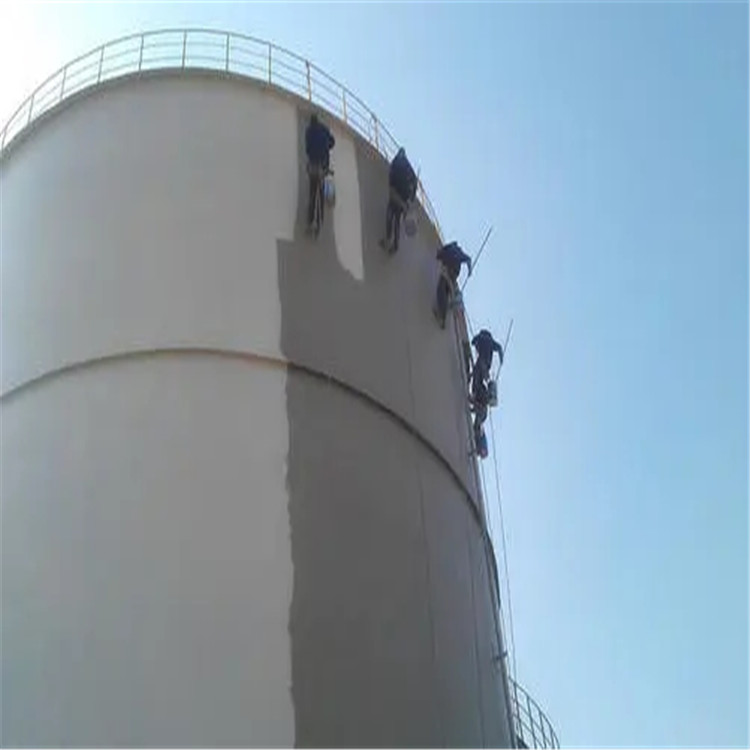

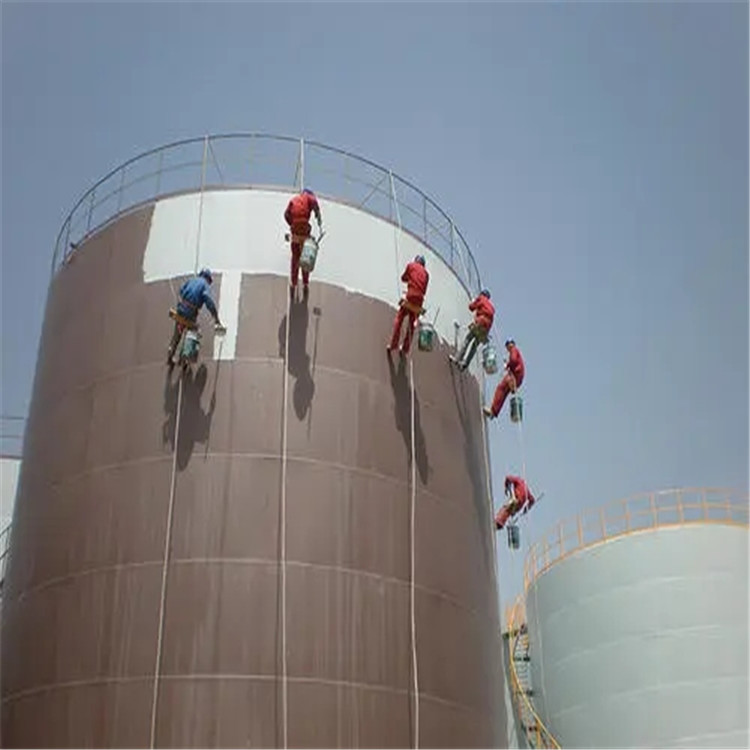

三、施工關鍵技術要點

- 表面處理標準：噴砂除銹達Sa2.5級（錨紋深度50-80μm），用粉塵儀檢測表面清潔度（殘留粉塵≤5mg/m2），確保涂層附著力基礎。

- 厚度控制精度：采用電磁測厚儀（誤差±2μm），罐底板涂層厚度≥300μm，罐壁≥250μm，通過“濕膜厚度規(guī)+干膜檢測”雙重控制，保證膜厚均勻性（偏差≤±5%）。

儲油罐涂裝并非單純的防腐工藝，而是融合材料科學、安全工程與工業(yè)設計的系統(tǒng)解決方案，其價值不僅體現(xiàn)在設備防護層面，更通過技術創(chuàng)新為能源基礎設施的全生命周期管理注入了可持續(xù)性動力。
