鋼結(jié)構(gòu)防腐原理及優(yōu)勢

一、鋼結(jié)構(gòu)防腐原理：多維度阻斷銹蝕路徑

1. 物理屏障隔絕腐蝕介質(zhì)

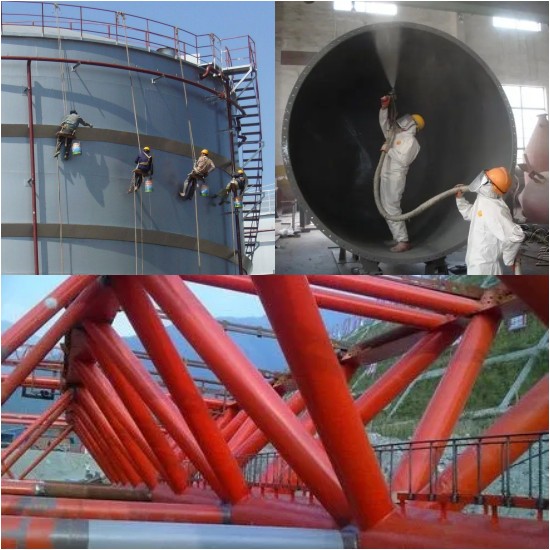

 通過涂裝防腐涂層（如油漆、熱噴金屬、粉末涂料等）在鋼材表面形成連續(xù)致密的保護膜，阻隔空氣、水分、鹽霧、酸堿等腐蝕介質(zhì)與鋼鐵基材（Fe）直接接觸，從源頭切斷電化學腐蝕的必要條件（電解質(zhì)、氧氣、金屬表面）。

2. 電化學保護（犧牲陽極或陰極保護）

- 犧牲陽極保護：采用比鐵更活潑的金屬（如鋅、鋁，電極電位分別為-0.76V、-1.66V）作為涂層材料，與鋼鐵（電位-0.037V）形成原電池，金屬涂層優(yōu)先失去電子被腐蝕，從而保護鋼鐵基材。例如熱噴鋅/鋁涂層、富鋅底漆（鋅含量≥80%）。

- 陰極保護輔助：部分場景結(jié)合外加電流陰極保護（ICCP），通過外部電源使鋼結(jié)構(gòu)成為陰極，抑制腐蝕電流產(chǎn)生。

3. 化學緩蝕與鈍化作用

- 緩蝕劑涂層：部分防腐涂料含鉻酸鹽、磷酸鹽等成分，與鋼材表面反應生成鈍化膜（如Fe?O?），降低金屬活性；

- 磷化處理：通過磷酸鋅鹽溶液在鋼材表面形成磷化膜（Zn?(PO?)?·4H?O），增強涂層附著力并延緩腐蝕。

二、鋼結(jié)構(gòu)防腐的核心優(yōu)勢：從性能到成本的綜合價值

1. 長效防護，延長結(jié)構(gòu)壽命

- 傳統(tǒng)涂裝：環(huán)氧富鋅底漆+中間漆+面漆體系，在大氣環(huán)境中可實現(xiàn)10-15年防腐；

- 重防腐工藝：熱噴鋅/鋁+封孔劑體系，在海洋、工業(yè)大氣等嚴苛環(huán)境下可維持20-50年防腐周期，遠超普通涂層（如醇酸漆僅3-5年）。

2. 適應復雜環(huán)境，耐候性強

- 耐極端氣候：氟碳涂料（PVDF）可抵抗-50℃~150℃溫差，耐紫外線老化（QUV測試≥5000小時無粉化）；

- 抗介質(zhì)腐蝕：玻璃鱗片涂層（GFE）耐強酸（如98%硫酸）、強堿（如40%氫氧化鈉）及鹽霧（NaCl溶液≥10000小時）；

- 耐機械損傷：聚脲涂層（SPUA）硬度達邵氏A90，抗沖擊強度≥50J，適合易受磨損的鋼結(jié)構(gòu)（如橋梁、儲罐）。

3. 力學與功能一體化

- 高附著力：環(huán)氧底漆與鋼材附著力≥5MPa（ASTM D4541），避免涂層脫落；

- 多功能集成：部分涂層兼具防腐與防火（如超薄型防火涂料，耐火極限≥2小時）、耐磨（如陶瓷顆粒涂層，磨耗量≤0.03g）等特性，減少多層施工成本。

4. 經(jīng)濟性與維護便捷性

- 全周期成本低：雖然重防腐工藝初期投資比普通涂裝高30%-50%，但因維護周期延長（如熱噴鋁20年免維護），綜合成本降低40%-60%；

- 維護靈活：局部破損可通過修補劑（如帶銹防腐涂料）快速修復，無需整體返工，減少停工損失。

5. 環(huán)保與安全優(yōu)勢

- 低VOC排放：水性防腐涂料（VOC≤80g/L）、粉末涂料（VOC=0）符合環(huán)保標準，替代溶劑型涂料（VOC≥500g/L）；

- 防火安全：無機富鋅涂料（不燃）、硅烷涂層等滿足消防要求，適用于油庫、化工區(qū)等高危場景。

三、典型應用場景與優(yōu)勢匹配

- 海洋工程（橋梁、鉆井平臺）：熱噴鋁+環(huán)氧封孔劑體系，利用鋁的犧牲陽極保護抵抗海水氯離子（Cl?）腐蝕，壽命比普通涂層長3倍以上；

- 工業(yè)廠房（酸堿車間）：玻璃纖維增強樹脂涂層（FRP）耐化學品滲透，避免鋼結(jié)構(gòu)因介質(zhì)腐蝕導致強度下降；

- 市政橋梁（交通荷載區(qū)）：聚脲彈性涂層抗車輛震動磨損，同時抵御酸雨（pH≤4）和融雪劑（NaCl）侵蝕。

通過精準匹配防腐原理與場景需求，鋼結(jié)構(gòu)防腐技術(shù)不僅解決銹蝕問題，更成為提升基礎(chǔ)設(shè)施耐久性、降低全生命周期成本的關(guān)鍵支撐。
