煙囪裂縫維修方案及安全防護措施

一、裂縫成因分析與檢測

1. 常見裂縫類型及原因

- 結構性裂縫：因地基沉降、溫度應力或荷載不均導致，裂縫寬度＞0.5mm，呈貫穿性；

- 材料劣化裂縫：長期高溫、酸堿腐蝕（如燃煤煙氣中的SO?）使混凝土或磚體風化，裂縫細小且密集；

- 施工缺陷裂縫：澆筑振搗不密實、養(yǎng)護不足導致的表面龜裂。

2. 檢測方法

- 外觀檢查：用裂縫觀測儀測量寬度，標記裂縫位置、走向及擴展趨勢；

- 深度檢測：超聲波探傷儀檢測裂縫深度，判斷是否貫穿；

- 結構評估：通過沉降觀測、應力計算分析裂縫對整體穩(wěn)定性的影響。

二、維修方案分類與實施

（一）表面封閉法（裂縫寬度≤0.2mm）

- 材料：環(huán)氧樹脂膠泥或彈性聚氨酯涂料（延伸率≥300%）。

- 步驟：

1. 清理裂縫表面灰塵、油污，用鋼絲刷打磨至堅實基層；

2. 涂刷底膠增強附著力，刮涂膠泥或噴涂涂料覆蓋裂縫，厚度≥2mm。

（二）壓力灌漿法（裂縫寬度0.2~1.5mm）

- 材料：低黏度環(huán)氧樹脂灌漿料（抗壓強度≥50MPa，滲透深度≥10cm）。

- 步驟：

1. 沿裂縫每20~30cm粘貼灌漿嘴，用快硬水泥密封裂縫表面；

2. 以0.3~0.5MPa壓力注入灌漿料，直至相鄰嘴溢出漿料；

3. 固化24小時后拆除灌漿嘴，打磨平整。

（三）嵌補加固法（裂縫寬度＞1.5mm）

- 材料：高強無收縮灌漿料（如C60級）+ 碳纖維布（抗拉強度≥3000MPa）。

- 步驟：

1. 鑿除裂縫兩側5~10cm范圍內(nèi)疏松層，形成V型槽；

2. 填充灌漿料并壓實，表面粘貼碳纖維布（涂刷浸漬膠增強粘結）。

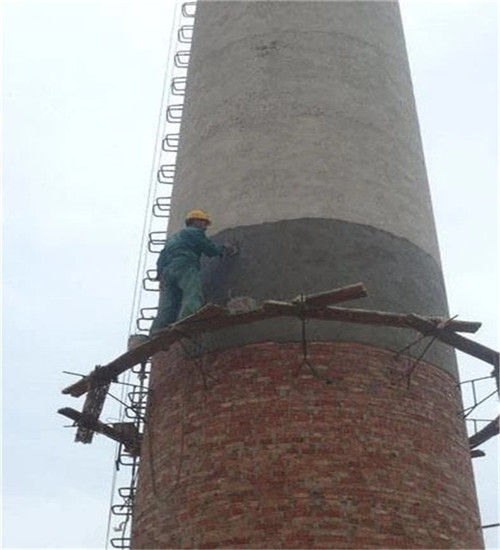

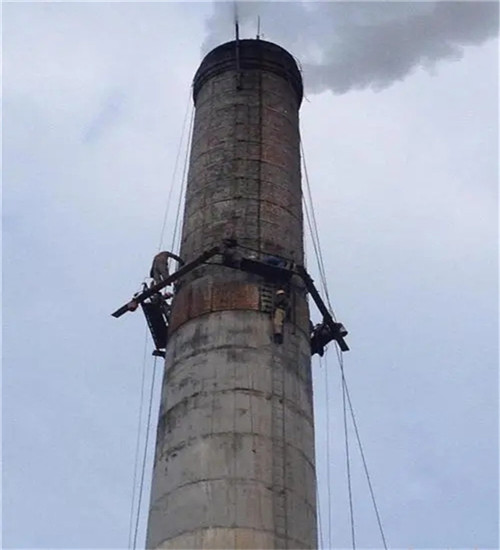

（四）整體加固法（結構性裂縫或大面積破損）

- 措施：

- 外包鋼加固：焊接角鋼、鋼板箍增強結構承載力；

- 增設環(huán)梁：在裂縫集中區(qū)域澆筑鋼筋混凝土環(huán)梁，提升整體性。

三、安全防護措施

（一）施工前準備

- 風險評估：制定專項施工方案，組織專家論證，明確高風險環(huán)節(jié)（高空作業(yè)、有限空間）。

- 防護設施：

- 搭設雙排腳手架（高度超出作業(yè)面1.5m），滿鋪腳手板并設1.2m高護欄；

- 安裝防墜器（每隔2m設置1個），作業(yè)人員佩戴雙鉤安全帶（主鉤掛安全繩，副鉤備用）。

（二）作業(yè)中安全管控

- 高空作業(yè)防護：

- 風力≥6級、雨天或能見度＜50m時停止作業(yè)；

- 垂直交叉作業(yè)時設置雙層防護棚（間距≥60cm），防止墜物傷人。

- 有限空間安全：

- 進入煙囪內(nèi)部前，檢測氧氣濃度（19.5%~23.5%）、可燃氣體（＜1%LEL）及有害氣體（SO?、CO濃度符合GBZ 2.1標準）；

- 強制通風（風量≥50m3/h），作業(yè)人員佩戴防毒面具（全面罩+濾毒罐）。

- 電氣與防火安全：

- 電動工具采用防爆型，配電箱設漏電保護器（動作電流≤30mA）；

- 焊接作業(yè)時，下方設置接火斗，配備滅火器（每50㎡至少1具）。

（三）應急管理

- 預案與演練：制定高空墜落、中毒窒息應急預案，每季度開展模擬演練；

- 救援設備：現(xiàn)場配備逃生緩降器、急救箱（含心肺復蘇設備）、應急照明（續(xù)航≥3小時）。

四、特殊場景處理

- 高溫煙囪：自然冷卻至50℃以下作業(yè)，必要時采用水冷降溫；

- 薄壁煙囪：灌漿時控制壓力（≤0.3MPa），防止二次損傷；

- 高危裂縫：提前設置臨時支撐（如鋼支撐或鋼絲繩拉錨），確保結構穩(wěn)定。

通過科學檢測、分級修復與嚴格安全管控，可有效消除煙囪裂縫隱患，保障設備長期安全運行。
